  • Надо создать «Общее окружение данных» для организованного сохранения данных, созданных в процессе проектирования и строительства, обеспечив доступ к ним для всех участников и обмен без потерь данных. Оно является основой для всех процессов, выполняемых в ПР_В1М. Единые стандарты и правила для эффективного использования BIM внутри этого окружения данных разработаны к настоящему времени в норме ISO­Norm (ISO 19650). На основе этой нормы должна быть создана норма CEN-Norm, откуда в свою очередь выводится соответствующая норма DIN. Национальное внедрение развивается в рамках предписаний VDI 2552.
  • Чтобы обеспечить эффективный, оптимальный по стоимости образ действий и тем самым выполнить основной принцип гибкого развития проекта, следует избегать чрезмерного генерирования или редактирования информации и данных. Для этого создание данных должно ориентироваться на требования последующей фазы использования, а не на существующие технические возможности.
  • Чтобы способствовать кооперативному и партнерскому методу работы, заказчик должен объединиться с подрядчиками в стремлении к идеальной постройке в проектном документе, который устанавливает правила честной и открытой совместной работы.
  • Заказчик должен для этого установить положения для внутреннего производства по урегулированию споров и при необходимости согласовать также внешние подобные положения, чтобы

облегчить совместную работу в рамках использования BIM.

Для успешного создания цифровых моделей и строительства с BIM существенную роль играют ясно определенные кооперативные процессы. Важность таких процессов даже для традиционно выполняемых проектов, если они должны оставаться в рамках допустимого времени и не выходить за пределы установленных расходов, констатировала Комиссия по реформированию строительства больших проектов. Описания процессов так, как они производятся в ПР_В1М для определения ролей и задач участников, не требуют дополнительных затрат, так как требуемая информация должна быть создана в любом случае.

Также, когда процессы обнаруживают различия, привязанные к проекту, возможно задать вышестоящий «Базисный процесс», который описывает стадии, в общем подлежащие выполнению в проекте, включая использование BIM и создание ПР_В1М. Этот базисный процесс задает грубую структуру, на которую опирается ПР_В1М при задании процессов, привязанных к проекту. Намеченный далее в общих чертах базисный BIM-процесс (см. рис. 2) строится на традиционных, отработанных и подтвержденных практикой действиях руководства строительными проектами. За счет последовательного использования этого процесса можно достичь многократно описанных преимуществ метода, таких, как повышение надежности проектирования, прозрачности и эффективности, с умеренными затратами и небольшими рисками.

Создание и подготовка информации во время стадий проектирования и строительства (голубые и тёмно-синие области, стадии проектных работ 1 – 8 [девятистадийная немецкая градация – прим. перев.]) производится в общем окружении данных с помощью процессов, ясно сформулированных в ПР_В1М и согласующихся с требованиями заказчика. ПР_В1М появляется в базисном процессе дважды: один раз перед проектированием, то есть перед стадией проектных работ 1, и один раз перед выполнением строительства, то есть перед стадией проектных работ 8. Базисный процесс одинаково применим ко всем видам передач заказов в подряд и видам договоров.

Следующая иллюстрация базисного BIM-процесса показывает принцип подготовки информации, а также соответствующего управления проектом. Красные точки показывают передачу данных заказчику. Моменты времени передачи данных могут варьироваться в зависимости от проекта.

3

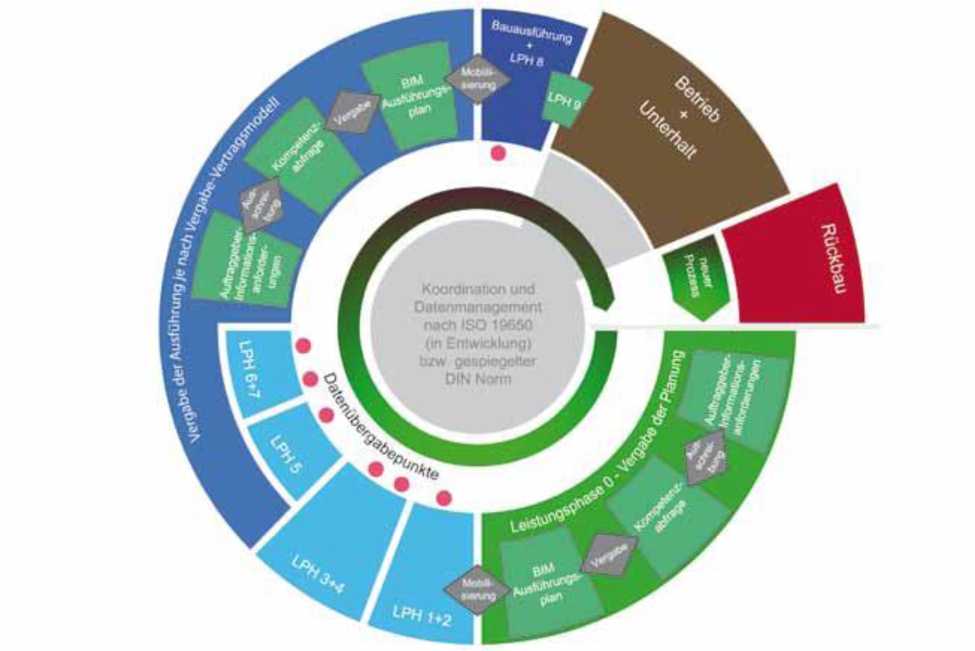

Рис. 2: Схематическое предложение «Референтного BIM процесса» (planen-bauen 4.0 GmbH)

AIA к началу проекта (зеленая область) могут уже

частично базироваться на использовании BIM, так как

визуализации могут помочь заказчику выбрать предпочтительные варианты проекта.

4.3 Квалификация

В методе передачи в подряд необходимо гарантировать, что подрядчики обладают BIM-компетентностью и готовы к партнерской совместной работе. BIM- компетентность должна поэтому быть оценена уже при решении о передаче заказа. Заказчик также должен быть хорошо знаком с предпосылками и требованиями BIM, чтобы создать документацию по конкурсным заказам, соответствующую существу дела, и суметь оценить входящие предложения.
