Технологія BIM: базові елементи що це таке, і яка їхня роль в процесі інформаційного моделювання?

Аннотатівні сімейства (елементи оформлення документації)

До них відносяться всілякі 2D значки і символи, в тому числі «інтелектуальні», що використовуються при створенні креслярської документації: марки квартир, стрілки напрямку сходів, штампи (основні написи) на аркушах, спеціальні позначення, схеми і багато іншого.БІМ что это рис№4

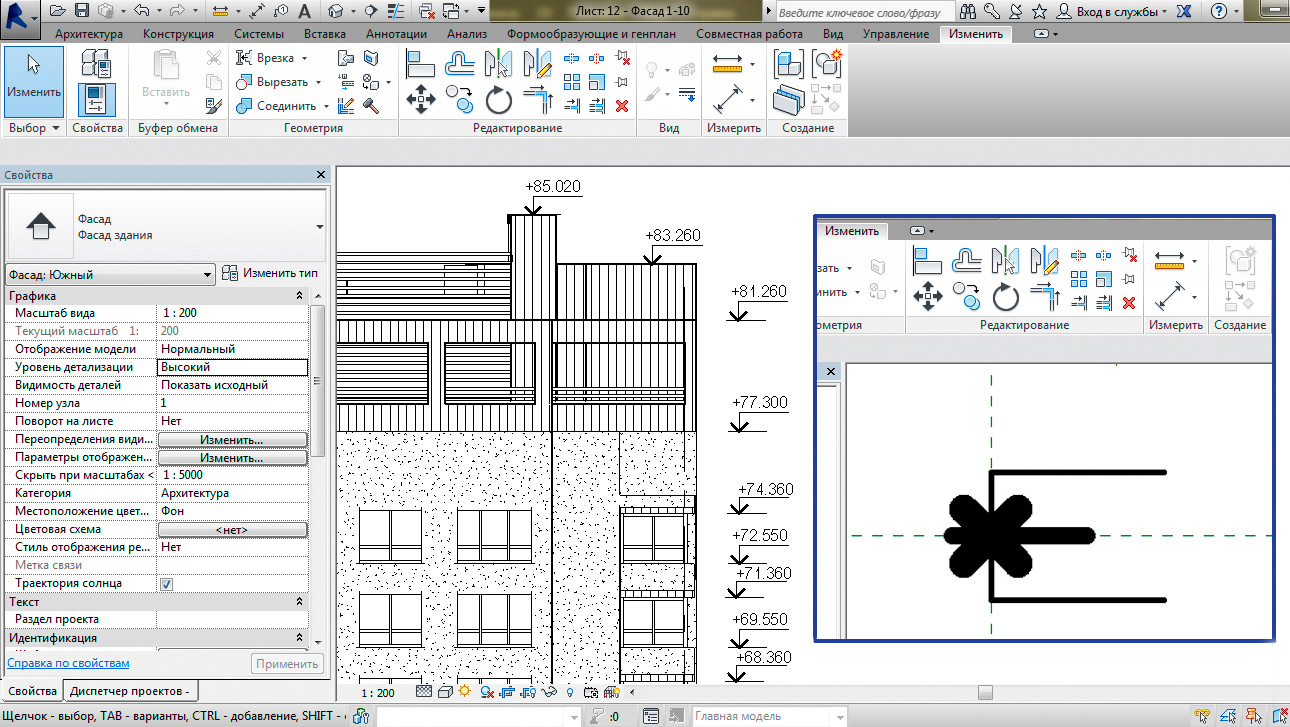

Мал. 4. Типовий приклад аннотатівного сімейства – відмітка висотного рівня, яка використовується при оформленні креслення. Праворуч – ця ж відмітка в редакторі сімейств Revit, де при необхідності дуже просто можна здійснити всі необхідні зміни (такий дивний вигляд стрілки пояснюється тим, що одночасно показані обидва її варіанту, зверху і знизу).

Такі сімейства легко редагуються і налаштовуються під вимоги виконавця, їх теж можна зберігати в окремих файлах, утворюючи бібліотеки, але найчастіше їх відразу вставляють в шаблон проекту, спочатку визначаючи стиль оформлення документації, прийнятий в конкретній організації. Або вставляють в сімейства перших трьох типів, в результаті чого аннотатівні позначення потрапляють в документацію одночасно зі вставкою елемента в модель.БІМ что это рис№5

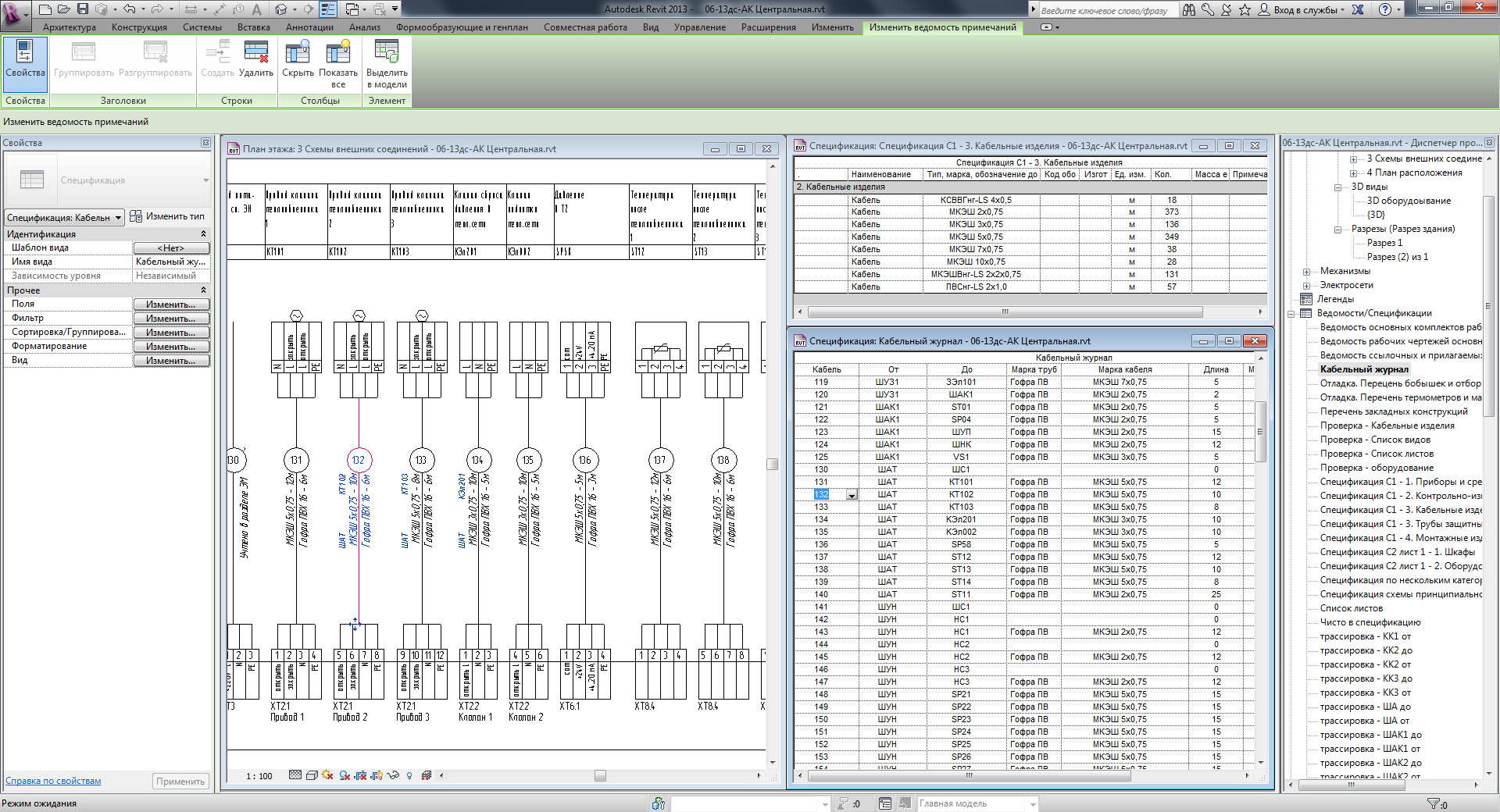

Мал. 5. Ігор Козлов. Сімейства в схемі зовнішніх з’єднань. Аннотатівние сімейства можуть специфіковані, що дозволяє, наприклад, автоматично заповнювати кабельний журнал.
